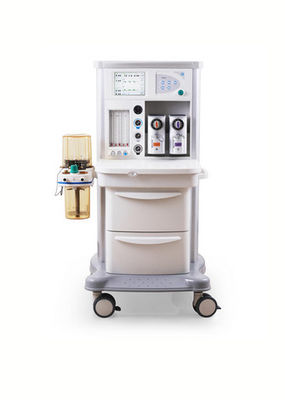

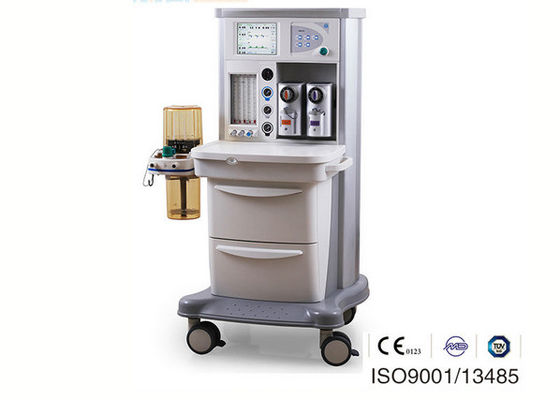

Appareil d' anesthésie homologué CE / ISO avec écran couleur IPPV / SIMV / PCV

Écran couleur de la machine anesthésique

Utilisation prévue

Utilisé pour l'anesthésie par inhalation, le contrôle de la respiration ou la respiration assistée, la surveillance
et affichant les paramètres de ventilation du patient.

Fonction

Le système d'anesthésie est un système d'anesthésie par inhalation en flux continu de gaz; il peut être utilisé pour l'anesthésie par inhalation fermée, semi-fermée, semi-ouverte pendant l'opération.La fonction de ventilation peut fournir la ventilation mécanique pour le patient rétabli pendant ou après l'opération, surveille et affiche également les paramètres respiratoires.
Convient à un adulte ou à un enfant (≥ 5 kg)

Maladie d'adaptation
Convient pour l'anesthésie par inhalation, l'anesthésie générale par voie intraveineuse.
Convient à l'assistant ou au patient respiratoire de contrôle.

Contra-indications

En ce qui concerne le système d'anesthésie, il n'y a pas de contre-indication absolue.Veuillez vous référer à l' utilisation prévue mentionnée dans les instructions..
Les patients atteints de maladies cardiaques, hépatiques et rénales doivent faire preuve de prudence, mais l'opérateur doit faire attention aux contre-indications pertinentes de la ventilation mécanique.Par exemple, le patient atteint d' une maladie pulmonaire grave ne doit pas utiliser ou utiliser le ventilateur avec une grande prudence..

Unité principale
La structure
1Ventilateur anesthésique.
2.Mètre de débit
3.Vaporisateur ((Enflurane, isoflurane et sévoflurane)
4Système de ventilation pour anesthésie
5.Rameau
6.Alarme et protection contre les défauts d'O2

Principe de fonctionnement

1.La source de gaz (O2, N2O,AIR) pénètre dans le système, elle est réglée par la vanne de régulation du débit du débitmètre au débit ou à la proportion désirés, puis, à travers le vaporisateur d'anesthésie,est envoyé au système respiratoire par la sortie du gaz frais (gaz mélangé)Lorsque le bouton régulateur de la concentration d'évaporation est tourné vers la position 0 il n'y a pas de gaz anesthésique dans le gaz frais sorti.
2Une autre boucle d'oxygène qui est entrée dans la machine atteint directement le bouton d'écoulement de l'oxygène.
3.Il y a encore deux boucles d'O2 qui sont entrées dans la machine, qui vont respectivement au dispositif d'alarme de défaillance d'oxygène et au dispositif de protection contre les coupures de N2O. Lorsque la pression d'O2 est inférieure à 0,2 MPa,la machine émet une alarme sonore, et coupe l'approvisionnement en N2O en même temps.
4.Le gaz frais envoyé au système de boucle respiratoire est stocké dans le sac en cuir du ventilateur (lorsque le ventilateur est utilisé, et AC est sélectionné).la respiration du patient est contrôlée par le ventilateur; ou contrôler manuellement le sac de stockage de gaz en cuir pour respiration (lorsque le ventilateur n'est pas utilisé et que le symbole "MC" est sélectionné).la respiration du patient est contrôlée manuellement en pinçant le sac de stockage de gaz respiratoires.
5Lors de l'inhalation, le gaz émis par le sac en cuir du ventilateur (ou le sac de stockage de gaz respiratoire à commande manuelle) et le gaz frais sont envoyés aux poumons du patient par l'intermédiaire d'un absorbeur de CO2,le clapet respiratoire, connecteur de gaz d'inhalation, tube fileté et connecteur YY.
6Lors de l'expiration, le gaz expiré par le patient retourne dans le sac en cuir du ventilateur (ou dans le sac de stockage de gaz respiratoires contrôlé manuellement) par le connecteur Y, le tube fileté, le connecteur de gaz d'expiration,et le clapet respiratoireL'excès de gaz est évacué par la soupape de sécurité du ventilateur (ou soupape APL).
