Détails sur le produit:
Conditions de paiement et expédition:
|
| Propriétés: | Lampe d'opération | Produit d'origine: | OK |
|---|---|---|---|
| Le marché: | Le monde mondial | Utilisation: | Ce produit est utilisé dans divers éclairages chirurgicaux en salle d'opération hospitalière.Il peut |
| Énergie électrique: | AC220 (± 10%) V | Température de fonctionnement: | 0°C à 30°C |
| Hygrométrie fonctionnante: | ≤70% | ||
| Mettre en évidence: | équipements chirurgicaux pour hôpitaux,Instruments médicaux et chirurgicaux |
||

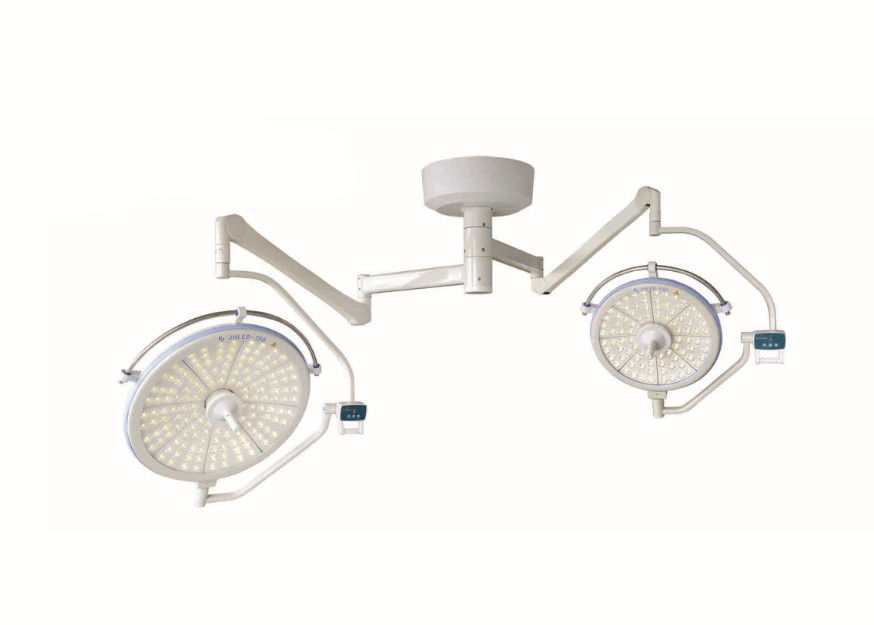

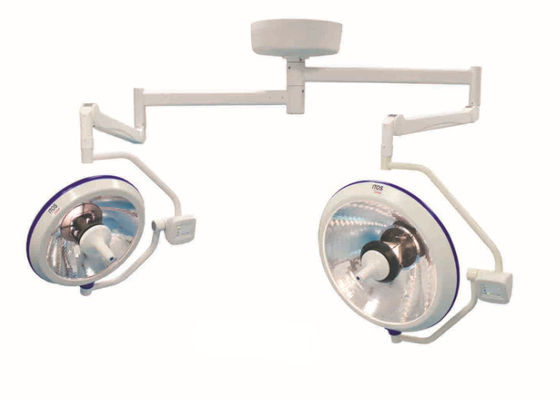

Lampe d'opération chirurgicale à cellules sans ombre pour hôpital
Utilisation prévue
Ce produit est utilisé dans divers éclairages chirurgicaux dans les salles d'opération des hôpitaux. Il peut également être utilisé dans les situations d'éclairage médical dans les urgences.
Conditions d'utilisation
Conditions de travail normales
Température: 10°C à 30°C;
Humidité relative: ≤ 70%
la fréquence d'écoulement de l'électricité est supérieure ou égale à:
Cet équipement ne peut pas être utilisé dans un environnement gazeux inflammable et explosif.
Le type de sécurité du dispositif:Equipement de type I;
Système de travail: fonctionnement continu;
Niveau de protection contre l'injection de liquide:IPXO.
Paramètres de puissance
La tension de l'alimentation électrique:AC220 ((± 10%) V;
Fréquence: 50 Hz;
puissance d'entrée: 300VA;
JHLED 750 puissance de la lampe principale:152W;
JHLED 550 puissance de la lampe principale: 88 W.
Hauteur de montage appropriée:3200 à 3300 mm
Les étages bas peuvent être gênants pour les utilisateurs.Veuillez consulter le schéma du produit.En cas de circonstances particulières,vous devez contacter le fabricant lors de l'achat.
Spécifications techniques
|
|
Lampe principale JHLED M7 |
Lampes principales JHLED M5 |
|
Diamètre du réflecteur |
750 mm |
550 mm |
|
Éclairage du centre |
40 à 160 kilos |
40 à 120 kilos |
|
Diamètre de la tache10) |
230 mm |
150 mm |
|
Diamètre de la tache50) |
160 mm |
120 mm |
|
Profondeur du faisceau lumineux |
700 mm |
700 mm |
|
Température de couleur |
4200 ± 300k |
4200 ± 300k |
|
Indice de rendu des couleurs |
Ra> 85 |
Ra> 85 |
|
Éclairage maximal |
Éc< 1000 W/m2 |
Éc< 1000 W/m2 |
|
Source lumineuse |
LED ((1W × 80) |
LED ((1W×48) |
|
Le modèle de LED |
Le système de contrôle de l'équipement doit être conforme aux exigences de la présente directive. |
|
Diagramme simplifié
bras de bilan 2000
lampe de soutien
le manche
boîte de contrôle
bras tournant
couche décorative
bras d'équilibre 3000
lampe principale
plancher
Diagramme de circuit
salle d'opération
alimentation électrique
échangeur
transformateur de la lampe principale
source de courant constant
contrôle de conduite
lampe principale
lampe d'assistance
l'interface utilisateur
Installation
L'appareil est fixé sur le toit. Le sol doit supporter le poids de l'appareil, mais aussi le moment de force dû à la charge partielle et au fonctionnement.le sol doit avoir une capacité et une résistance suffisantes.
Les utilisateurs peuvent construire selon les images suivantes.
Programme d'installation du plancher
plaque de pression
plaque de sol sur le toit
support de montage
toit en couche décorative
base de montage
disque de montage
laveuse à plat
noix
machine à laver à ressorts
à vis
Traitement de surface: laque antirouille
Tous les éléments de fixation des composants installés doivent être fiables et fixables pour éviter les dommages causés par le relâchement.Lors du montage,le fond de la base de montage doit être réglé à niveau,Sinon, cela provoquerait la dérive de la lampe.Le câble de mise à la terre (couleur: jaune ou vert) doit être relié à la terre de façon fiable afin d'assurer la sécurité de l'utilisation.
En cas de problème d'installation, veuillez contacter le fabricant avant la construction.
